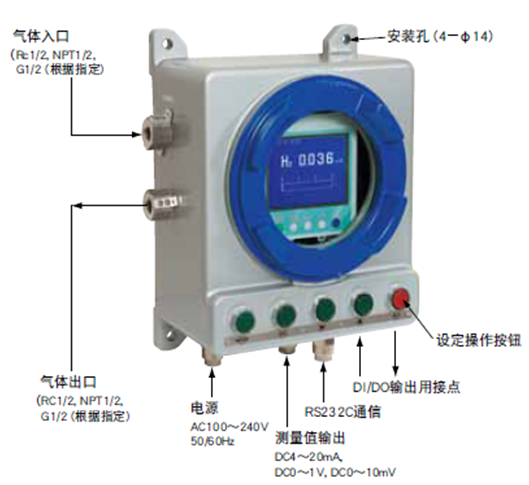

防爆型熱導氣體分析儀ZAFE型

測量組分

He、Ar、H2、CH4、CO2

測量范圍

H2：0～3……100％，100～90，100～80％
He：0～5……100％，100～90，100～80％
Ar：0～10……100％，100～90，100～80％
CH4：0～20……100％，100～80％

輸出信號

DC4～20mA、DC0～1V、DC0～10mV 非隔離輸出(其中某一點，根據型號指定)

容許負載電阻

不超過550Ω(DC4～20mA輸出時)

輸出電阻

100kΩ(DC0～1V、DC0～10mV時)

顯示器

帶背光LCD 中文/英文/日文顯示

測量值顯示

***多4位或小數點后帶2位

輸出信號保持

手動校正、自動校正時保持校正前的輸出值

電源電壓、功耗

AC100～240V 50/60Hz、約50VA

環境溫度、濕度

－5～45℃、不超過90%RH(應無結露)

安裝方法

面板嵌入型

外形尺寸(H×W×D)

470×354×211mm

重量

約22kg

外殼類型

鋁制外殼、防雨結構(IP65)

氣體出入口、換氣口

Rc1/2或NPT1/2或G1/2(根據指定)

防爆規格

NEPSI(Exd ⅡC T6Gb)

性能

重復性

±1%FS

漂移

零點：±2% FS/周(H2分析儀)
滿量程點：±2% FS/周(H2分析儀)

響應速度(90%響應)

標準：60秒以內(0.4L/min流量)
高速：10秒以內(1L/min流量)
但僅限H2分析儀(參比氣為N2)

標準測量
氣體條件

溫度

0～50℃

氣體流量

0.4±0.05 L/min 且應穩定 高速型為1±0.05 L/min

塵埃

不超過3?m的微粒， 不超過100?g/Nm3

壓力

不超過10kPa

氣霧、腐蝕性氣體

無

水分

不超過2℃飽和

選配

繼電器接點輸出

5點的SPST繼電器接點輸出
繼電器接點容量：AC220V/2A(阻性負載)
各接點間以及與內部電路之間為繼電器隔離
以下功能***多可選擇5項

1.自動校正用零點電磁閥驅動輸出

2.自動校正用滿量程電磁閥驅動輸出

3.自動校正時吸氣泵OFF輸出

4.上限(1點)濃度報警輸出

5.下限(1點)濃度報警輸出

6.上下限(1點)濃度報警輸出

7.上限(1點)及下限(1點)濃度報警輸出

8.上限2段(各1點)濃度報警輸出

9.下限2段(各1點)濃度報警輸出

10.分析儀異?；蜃詣有Ｕ惓缶敵?/span>

11.校正中輸出

12.量程信息輸出

接點輸入

3點無電壓接點輸入
ON：0V、OFF：DC5V、ON時電流5mA
與內部電路為光耦合器隔離、接點輸入之間為非隔離
可輸入以下3點

1.遠程測量值輸出保持

2.遠程量程切換(僅限雙量程分析儀)

3.遠程自動校正開始

干涉氣體測量值輸入

H2分析儀干涉用模擬量輸入(DC1～5V)
輸入外部氣體分析儀的CO2或CH4中某一組分。
需要在本公司的工廠進行調整。訂貨時確認被測氣體的詳細情況。

自動校正功能

按照事先設定的周期自動進行零點、滿量程的校正。驅動設置在外部的電磁閥，校正氣體即依次導入。

通信功能

RC232C(9針D-sub輸出)
半雙工比特串行 同步周期式
MODBUS協議、通信速度9600bps
通信內容：測量濃度值、各種設定值的讀寫、儀表狀態輸出
