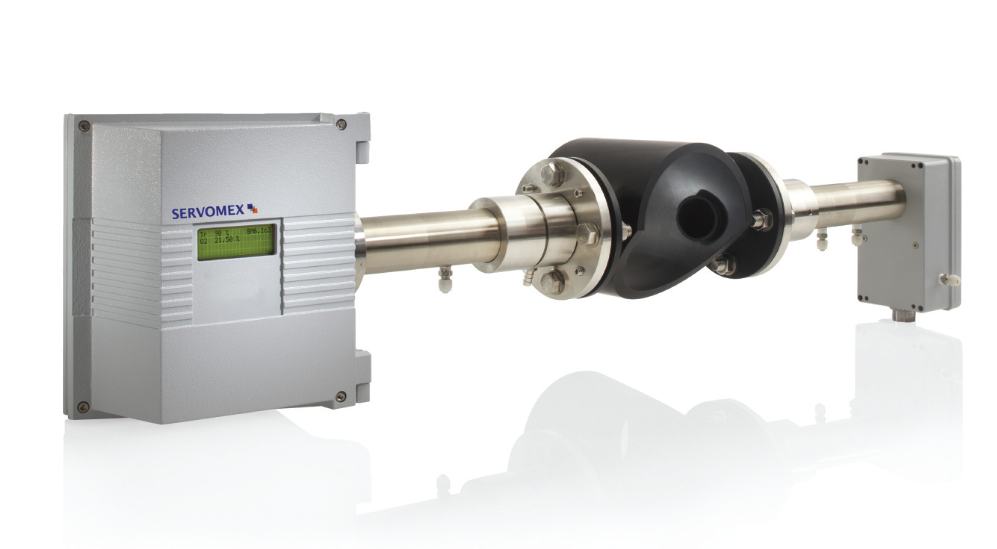

一、SERVOTOUGH　Laser　2930激光氣體分析儀產品簡介

Laser 是一款高性能單路（直裝）或抽取式激光氣體監測儀，設計用于多種排放物監測和過程控制。提高燃燒效率關鍵是減少燃燒室的過量空氣，當煙氣中氧濃度接近最佳水平以及探測到煙氣中的一氧化碳時，需要迅速的響應。LaserSP是利用最新的可調諧二極管激光（TDLS）技術的一種高性能的燃燒檢測，它響應時間快速，在原位式測量中一般小于2秒，可以消除任何取樣系統的延遲時間。

二、SERVOTOUGH　Laser　2930激光氣體分析儀適用場所

適用于煉油廠、天然氣、石化、IG、電力以及化工廠內高溫、多塵或高腐蝕性應用。

還為用戶提供SERvOTOUGH Laser 安裝與技術方面的建議，幫助用戶以最小的干擾實現低濃度的測量。應用燃燒、熱催化、排放、廢物焚燒等場所。

三、SERVOTOUGH　Laser　2930激光氣體分析儀產品特點

u 漂移低，標定穩定

u 連續直裝式監測

u 低檢測極限

u 響應時間快，一般小于2秒

u 受其它氣體干擾影響非常小

u 采用成熟的可調諧二極管激光(TDLAS)測量技術

u 可用于高溫高壓工況

u 適用于高粉塵應用

u 可選配帶以太網連接

u 歐洲與北美認證中

u 運行成本低

四、SERVOTOUGH　Laser　2930激光氣體分析儀檢測原理

    SERVOTOUGH2900 激光氣體分析儀是一款基于可調諧半導體激光吸收光譜(TDLAS) 的光學儀器，專門設計用于煙道、管道、工藝室及類似應用的連續現場氣體監測。SERVOTOUGH 激光氣體分析儀使用發射器/接收器配置來測量沿光路的平均氣體濃度。

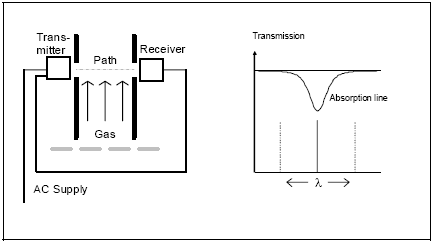

SERVOTOUGH 2900激光氣體分析儀適用于工業環境，或可連接至民用電網的環境。所用測量原理為紅外單線吸收光譜法，該方法的理論基礎是各種氣體只會吸收具有特定波長的譜線，如圖所示。激光波長沿所選的待測量氣體的吸收譜線進行掃描。應謹慎選擇吸收譜線，以免與其它（背景）氣體發生交叉干涉。由于在發射器與接收器間的光路中目標氣體分子的吸收作用，光強度會隨著激光波長的變化而變化，因此光強度是激光波長的函數。為提高靈敏度，此處使用了波長調制技術：在掃描吸收譜線時對波長進行輕微調制。根據（不同氣體）對不同激光調制頻率的諧波作用，探測器信號按光譜分解至不同的頻率元件中。信號的二次諧波可用于測量吸收氣體的濃度。譜線振幅和寬度都可從二次諧波線形中得到，因此測量濃度不會受背景氣體所導致的線形變化的影響（譜線增寬效應）。

五、SERVOTOUGH　Laser　2930激光氣體分析儀儀器說明

    SERVOTOUGH 激光氣體分析儀由2 個分離單元組成：一是帶電源和吹掃裝置的發射單元，二是帶吹掃裝置的接收單元。

發射單元：采用鍍鋁盒包裝，包含帶溫度穩定半導體激光的激光模塊、準直光學裝置與主電子元件。

接收單元：也采用鍍鋁盒包裝，包含一塊聚焦透鏡、光檢測器以及接收器電子元件。

發射單元與接收單元：均具有IP66 等級環境保護。分析儀安裝時，將發射單元、接收單元、及隨附的吹掃單元和標定單元一起安裝在DN50 工藝法蘭上。光學對準裝置十分堅固可靠，而吹掃單元可防止灰塵或其它雜物聚積在光學窗口上。接收器電子元件通過一條多芯電纜與發射器電子元件相連。光電探測器所探測到的吸收信號經放大后通過該電纜傳送至發射單元。另外，從發射單元至接收單元所需的電力也通過該電纜傳輸。發射器外殼中裝有主CPU 板、電源、輔助PCB 板、可選以太網卡及各種用戶連接端子。其中，CPU 板執行所有的儀器控制和氣體濃度的計算；主板包括儀器操作所需的所有電子元件，如半導體激光電流、溫度控制以及模-數信號轉換；顯示屏（LCD）持續顯示氣體濃度、激光束發射和儀器狀態；使用RS-232 端口可與PC 進行直接串行通信；可選以太網卡通過LAN（局域網）可進行TCP/IP通信，從而取代串行通信；輔助PCB 板則提供輸出選項，如用于氣體濃度與激光束發射（后者為可選）的4-20mA 電流輸出、儀器狀態（警告/錯誤）控制繼電器及氣體報警繼電器。

六、SERVOTOUGH　Laser　2930激光氣體分析儀部件說明

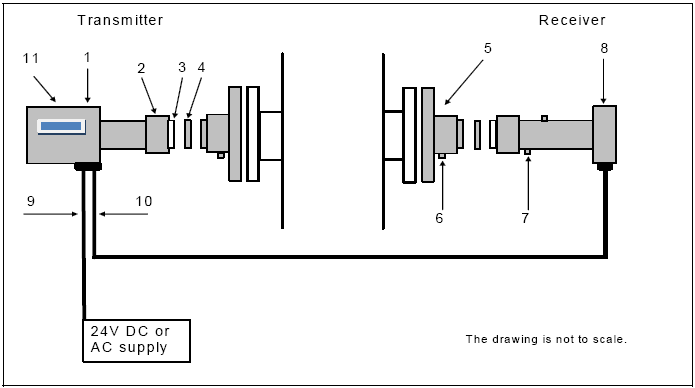

SERVOTOUGH 激光氣體分析儀單元及其主要部件

1. 發射器電子元件及外殼

2. 安裝螺母

3. 光學窗口

4. 轉接環

5. 對準及吹掃單元（DN50 法蘭）

6. 吹掃氣入口

7. 量程單元入口

8. 接收器電子元件及外殼

9. 電源線

10. 接收器電纜

11. LCD 顯示屏

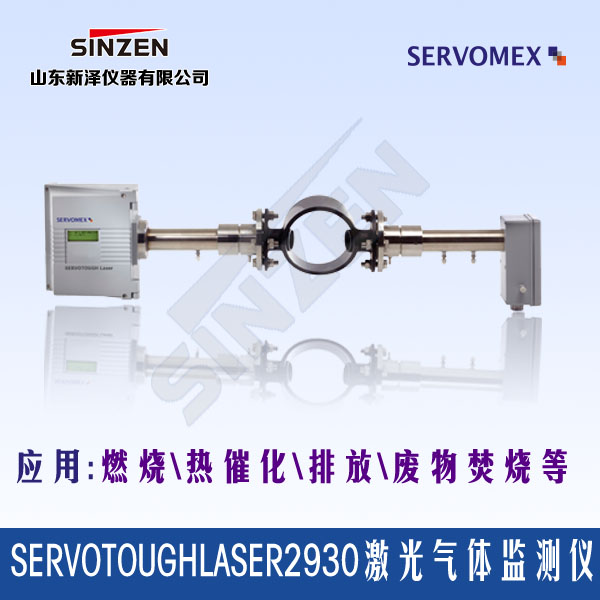

七、SERVOTOUGH　Laser　2930激光氣體分析儀產品展示
